概要

この投稿では、PCのHDMI出力とモニターのVGA(D-sub)、DVI入力を接続するのに必要なケーブルまたは変換アダプタの紹介をメインとして次の2点を紹介します。

  • HDMI出力とVGA、DVI入力との接続。
  • USB-C(DisplayPort Alt Mode)出力とDisplayPort、VGA、DVI入力との接続。

上記には無い、HDMI出力とDisplayPort入力との接続方法については「HDMI出力からDisplayPort入力への接続で使う変換アダプタ特集。USB-Cモニターにも対応 」をご覧ください。

広告

PC構成

OS Windows 10 Pro 64bit バージョン 21H1
デスクトップPC Intel NUCキット NUC8I3BEH

  • 映像出力端子 HDMI2.0a、USB-C (DisplayPort1.2 Alt Mode対応)

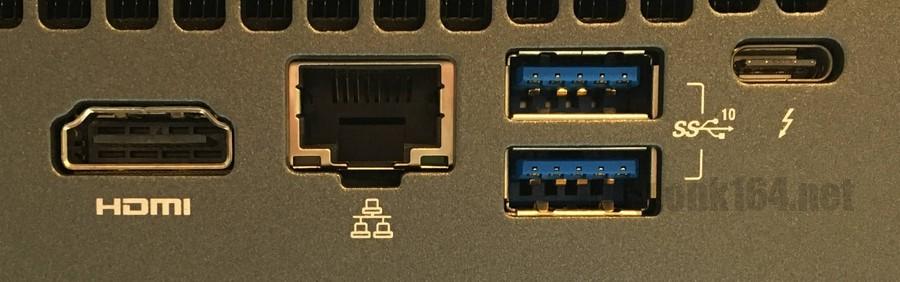

    PC本体背面の端子
    左からHDMI2.0a出力ポート、LANポート、USB-Aポート、USB-C(DisplayPort1.2 Alt Mode対応)ポート

モニター Dell U2412M

  • 映像入力端子 DisplayPort、DVI-D、VGA(D-Sub)
  • 最大解像度 WUXGA 1920x1200
  • 画面サイズ 24インチ
  • パネル IPS

今回のPCとモニターで可能な接続方法

HDMI出力とDisplayPort入力との接続

HDMI出力とVGA、DVI入力との接続

  • VGAはアナログ信号で映像がぼやけて映ります。DVIはデジタル信号なのでくっきり映ります。

USB-C出力とDisplayPort、VGA、DVI入力との接続

  • USB-Cポートから映像出力するには、USB-CポートがDisplayPort Alt Modeに対応している必要があります。
    対応している場合はポートに「DP」マークかThunderbolt 3の「稲妻マーク」が付いています。
    USB-C出力ポートが必ず映像出力に対応しているわけではありませんので、出力元機器の仕様をご確認ください。

HDMI出力とVGA入力を接続する

逆に接続しても動作しません。VGA入力側に音声信号は送信できません。

手持ちのVGAケーブルを活かすなら変換アダプタという選択肢もあります

HDMI出力とDVI-D入力を接続する

HDMIはDVIの改良した規格であり、HDMIとDVI-Dのデジタル映像信号は同じなので接続の相性が良いです。
逆でも動作します(双方向接続可能です)。ただしHDMI出力からの音声信号は基本的に伝送されません。
DVIには3つの種類があり端子形状が異なるのでご注意ください。DVI-D(デジタル信号専用)、DVI-I(デジタル・アナログ信号兼用)、DVI-A(アナログ信号専用)



Amazonベーシック HDMI-DVI 変換ケーブル ハイスピード 0.9m (タイプAオス - DVI24pinオス)

Amazon

手持ちのHDMIケーブルを活かすなら変換アダプタという選択肢もあります


USB-C出力とDisplayPort入力

筆者がケーブル購入の際に比較的よく選んでいるブランドです。
今回も購入しました。Cable Matters製の製品は価格は抑え気味でありながら品質に満足しています。

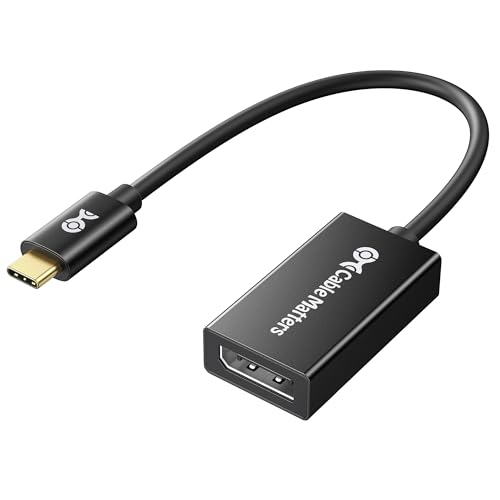

手持ちのDisplayPortケーブルを活かすなら下記の変換アダプタという選択肢もあります。


型番 201086

DP出力からUSB-C映像入力への接続には双方向対応ケーブルを使う必要があります

USB-C出力とVGA入力を接続する


型番 201037

手持ちのケーブルを活かすなら変換アダプタという選択肢もあります

USB-C出力とDVI-D入力を接続する


型番 201039

手持ちのケーブルを活かすなら変換アダプタという選択肢もあります

以上
