JN-MD-IPS1401FHDRの画面・外観・設定メニューとサイズ実測値紹介。高輝度 広視野角IPS 14型WUXGA USB-C・ミニHDMI接続 JAPANNEXTのモバイルモニター

目次

概要

この投稿では、JAPANNEXTのモバイルモニター「JN-MD-IPS1401FHDR」の画面・外観・設定メニューと、本体と付属品のサイズ実測値を紹介します。

「JN-MD-IPS1401FHDR」は2023年3月24日に発売された日本ブランドのモバイルモニターです。

3つの特徴
高輝度400cd/m2、広視野角178度、WUXGA(1920x1200、16:10)。

その他の主なスペック
色設定で色温度をケルビン、sRGBで指定できる。
14インチ IPSパネル、sRGB99%カバー、ミニHDMI、映像入力対応USB-C、スピーカー搭載。

JAPANNEXTとは

JAPANNEXTとは2006年に日本で設立した株式会社で、本社は千葉県いすみ市。
事業内容は、ディスプレイ(モニター)およびエレクトロニクス製品の開発・製造・販売。

2016年にJAPANNEXTブランドで液晶モニターの製造販売をスタート。
2022年12月に本社を千葉県いすみ市の旧中川小学校に移転。

製品名

メーカー JAPANNEXT
製品名

  • パッケージに記載の製品名 14.0型液晶モニター
  • 本体背面に記載の製品名 14"モバイルディスプレイ

型番 JN-MD-IPS1401FHDR
発売日 2023年3月24日(金)
参考価格 税込 23,980円

購入年月と購入店

購入年月 2023年5月
購入店 ビックカメラ.com
購入価格 税込 23,980円

使用例:メインモニターとキーボードの間に設置

モニターを上下に配置した状態。上段 27インチ、下段14インチ。

メインモニターとキーボードの間に設置しやすい大きさです。
上下設置は、モニターを横に並べて置くスペースがないデスクでも有用です。

使用例:レトロゲームプレイ用モニター

レトロゲームをプレイ

レトロゲームをちょこっとプレイするのにもちょうど良いサイズです。
発色もよくドット絵が際立ちます。

写真のゲームはSNKの「FATAL FURY SPECIAL (餓狼伝説 SPECIAL)」です。
Windows PC用Amazon Gamesアプリ上で稼働しています。

使用しているコントローラーは、8BitDo M30 Bluetoothゲームパッドです。
[関連] 8BitDo M30 Bluetoothゲームパッドの外観紹介。XInput・Steam・Prime Gaming対応

6ボタン配置
2023年08月時点で税込3000円台



連射対応
接続 Bluetooth。またはUSBケーブルによる有線接続(パッド側はUSB-Cポート)。
対応機種 Windows(7、8、10)、macOS(10.7以降)、Android(4.0以降)、Nintendo Switch、レトロフリーク
XInputとDirectInput Windows(XInput)、macとAndroid(DirectInput)対応

[関連投稿]

画面チェック:高輝度400cd/m2、IPS広視野角178度

輝度65%、コントラスト40%に設定した状態

パネル自体の最大輝度は400cd/m2。

写真は輝度を65%に設定。
輝度は高いため、明るい照明下で閲覧しても画面が見やすいです。

下側面方向から見た状態

下側面方向から見た状態

上側面方向から見た状態

右側面方向から見た状態

設定メニュー(画面OSDメニュー)チェック

アスペクト比を変更する機能(16:10を16:9や4:3にする機能)はありません。

色設定(色温度でケルビン、sRGB指定が可能)

設定メニュー:色設定

設定項目

  • 彩度 0から100%
  • 色温度 9300K、7500K、6500K、5800K、sRGB
  • RGB 色温度を「User」にしたときに使用。

映像入力選択

設定メニュー:映像入力選択

設定項目

  • 映像入力選択 HDMIまたはUSB Type-C
  • 輝度 0から100%
  • コントラスト 0から100%
  • 音量、 0から100%
  • FreeSync、BL低減(ブルーライト低減)

その他

設定メニュー:その他

設定項目
DCR、ゲームモード、輪郭強調、照準表示
HDR、言語、リセット

Windows 10のディスプレイの情報で表示される内容

Windows 10のディスプレイの情報

Windows 10のディスプレイの情報で表示される内容
名称 JAPANNEXT MNT
デスクトップの解像度 1920 x 1200
アクティブな信号解像度 1920 x 1200
リフレッシュレート(Hz) 60.010 Hz
ビットの深度 8ビット
色の形式 RGB
色空間 標準ダイナミック レンジ(SDR)

ビックカメラ.comの配送箱と開封

ビックカメラ.comの配送箱

商品の配送は、商品パッケージそのままではなく、別途配送用の段ボール箱で保護されています。

配送箱を開封

配送箱のサイズは商品パッケージがぴったり収まるサイズなので、配送箱の中での、がたつきによる破損を防げます。

製品パッケージと開封

パッケージ正面

シンプルな外観のパッケージです。

結束バンド

パッケージは結束バンド(薄いビニールテープ)でクロス状に結束されています。

結束バンド

結束バンドを剥がします。

封印シール

封印シールを剥がされた形跡は無いため未開封であると判断できます。
封印シールを剥がします。

パッケージのフタを開けた状態

フタを開けるとビニール袋に包まれたモニターが登場します。

付属品はモニターの下

モニターの下に付属品が収納されています。

収納された付属品

付属品一覧 全10点

モニター本体を除く付属品は全10点あります。

ケーブル、ネジ、スタンド

USB-Cケーブル(映像、電力供給対応) 1本
USB-A to USB-Cケーブル(電力供給用) 1本
電源アダプター 1個
mini HDMI to HDMIケーブル 1本
イヤホン延長ケーブル 1本
VESA取付ネジ 2本1セット
モニタースタンド 1個

携帯用ポーチ

携帯用ポーチ 1つ

取扱説明書

取扱説明書 1枚

保証書

保証書 1枚

モニターの外観

ビニール袋に包まれたモニター本体

シールされたビニール袋からモニター本体を取り出します。

モニター本体

画面には保護フィルムが貼られています

本体背面

背面の製品ラベル

ラベル記載内容 抜粋
14.0" LED MONITOR 14.0型液晶モニター
MODEL:JN-MD-IPS1401FHDR
POWER SUPPLY:DC 5V ⎓ 2A

JAPANNEXT Corp. Chiba-Ken Isumi-Shi Namegawa 506-5
DESIGNED IN JAPAN
MADE IN CHINA

VESAマウント75mmに対応

VESAマウント75mmに対応しておりモニターアームを取り付け可能です。
ネジ穴は2つ。M3x6mm。

背面から見て上側面から見た状態

背面から見て下側面から見た状態

背面はフラットではなく、斜めに面取りされた多面体となっています。

背面から見て左側面から見た状態

背面左下に設置された機能

機能
左奥から左回りに次の機能があります。

  • ディスプレイボタン
  • 電源供給専用のUSB-Cポート
  • スピーカー(丸い3つ穴)
  • オーディオ出力

背面から見て右側面から見た状態

背面右下に設置された機能

機能
左奥から左回りに次の機能があります。

  • 電源ランプ
  • ミニHDMIポート
  • スピーカー(丸い3つ穴)
  • 映像入力 兼 電源供給用のUSB-Cポート

背面左下のディスプレイボタン

ボタンはプラス(+)、マイナス(-)、電源ボタンの3つ。

これらのボタンで、電源のオンオフや、設定メニュー(画面OSDメニュー)を操作します。

モニター筐体(外殻)のサイズと重さ実測値

重さ

重さ 532g (初期貼付の画面保護フィルムを含む)

幅、縦

幅 約310mm (カタログ値 311mm)

縦 202mm (カタログ値 202.6mm)

厚さ

モニターの厚さは正面から見て上下で異なります。さらに背面下側が凸型になっています。
合計4箇所の厚さを紹介します。

  • 本体背面を仰向けにした状態で3箇所
  • 本体画面側を仰向けにした状態で1箇所

本体背面を仰向けにした状態のモニター上部の厚さ 約6mm (カタログ値 6.3mm)

本体背面を仰向けにした状態のモニター下部の厚さ 2箇所

本体背面を仰向けにした状態のモニター下部の厚さ

  • 頂点部分 約12.5mm (カタログ値 12.6mm)
  • 頂点よりも一段低い部分 約11mm (カタログ値 記載無し)

本体画面側を仰向けにした状態のモニター下部の厚さ 13.5mm

USB-Cケーブル(映像信号送信、電力供給対応)のサイズ実測値と仕様

付属品 USB-Cケーブル(映像、電力供給対応)

付属のUSB-Cケーブル(映像、電力供給対応)の仕様は公開されていませんが、取扱説明書の接続方法の説明では「Type-CはUSB3.1プロトコルが使用できるケーブルをお使いください」との記載があるため、それに対応した規格であると考えられます。

ケーブル長 約120cm

ミニHDMI to HDMIケーブルのサイズ実測値と仕様

ケーブル長 約120cm

ミニHDMIプラグ持ち手の幅 約14.2mm

ミニHDMIプラグ持ち手の厚み 約6.0mm

付属品のミニHDMIプラグ(金属端子部分)の長さ 約7.5mm

特記:付属品のミニHDMIプラグの端子は市販と比べて長い

市販品とのプラグサイズ比較

左が付属品ケーブルのミニHDMIプラグ 約7.5mm。
右が市販品AmazonベーシックのミニHDMIケーブル(型番b003es5zr8) 約6.2mm。

他社製のミニHDMIケーブルを使う場合には、ミニHDMIプラグ(金属端子部分)の長さにご注意ください。
ミニHDMIプラグの長さによっては、接触不良で映像が映らない事態が発生する可能性があります。

[関連] JN-MD-IPS1401FHDRと相性の良いミニHDMI変換アダプター。奥まったミニHDMIポートが原因で発生する接触不良 No Signalを解決する

その他の仕様

ミニHDMI to HDMIケーブル

プラグには保護キャップが付いています。

ミニHDMIプラグとHDMIプラグ

左がミニHDMIプラグ。
右が通常サイズのHDMIプラグ。

ケーブルに記載の仕様

ケーブルには「HIGH SPEED CABLE」と印字されています。
このことからケーブルが対応しているHDMIのバージョンは1.3または1.4であると判断できます。

AC/DC電源アダプターの入出力電力とケーブルの仕様

電源アダプターは出力が10W(5V 2A)で、USBケーブルを接続して使う形式です。

電源プラグは2ピン無極性タイプ。

ポートの形状はUSB-A

AC/DC電源アダプターの仕様

メーカー Shenzhen Jihongda Power Co.,Ltd.
品番 JHD-AP013J-050200BB-B

入力(Input)
100-240V 50/60Hz 0.35A

出力(Output)
5V ⎓ 2000mA

記号「⎓」の意味
電気の流れが直流であることを意味します。

ケーブルのプラグ形状

プラグ形状はUSB-CとUSB-Aです。
映像信号の送信はできません。

モニタースタンドのサイズと重さ実測値

重さ 75g

幅 約100mm

奥行 約130mm

畳んだ状態の厚さ 約9mm

モニターを支える溝の高さ(外寸) 約16mm

モニターを支える溝の奥行 約19mm

溝には滑り止めが付いています。

スタンドの角度:一番寝かせた状態 60度

スタンドの角度:一番立てた状態 約78度

スタンドの角度

スタンドの角度は8段階で調整が可能です。
角度調整の溝には角度が記載されています。60度、68度、75度
1メモリあたり約2.5度です。

背面

四隅には滑り止めが付いています。

カタログスペック

価格・発売開始時期

1)参考価格(直販価格):税込 23,980円
2)2023年3月24日(金)発売予定

製品の特徴

1)軽量520g 14インチモバイルモニター
約520gの軽量コンパクトなモバイルディスプレイはどこにでも持ち運び、14インチのセカンドモニターとして使用出来ます。

2)UWXGA(1920x1200)解像度
14インチのフルHD(1920x1200)の解像度に対応パソコンやゲーム機器など様々な機器との接続が可能です。※本製品のアスペクト比は16:10となります。
ゲーム機などアスペクト比を調整出来ない機器と接続した場合正しく表示されない場合がありますので事前に接続機器の仕様のご確認をお願いします。

3)高画質IPS系液晶採用
最大輝度400cd/m2のIPS系液晶を採用、sRGB99%の広色域に対応しコンテンツを色鮮やかに表示します。
(接続機器からの電力供給により明るさは変動します)。

4)インターフェイス
入力端子としてハイブリッド対応(モニターへの電源と映像を1本で送信)のUSB Type-Cを1つとminiHDMIを一つ装備します。
*miniHDMI使用時には給電用のUSB Type-C端子から電源供給が必要になります。

5)その他特徴
モニターの角度を調整して固定出来る折りたたみ式の着脱スタンドを同梱します。
1Wx2のスピーカーを内蔵していますので動画、ゲームなどをお楽しみ頂けます。
75mmのVESAマウントに対応します。

スペック

大項目 小項目
型番 - JN-MD-IPS1401FHDR
JANコード - 4589511181409
液晶パネル アスペクト比 16:10
コントラスト(DCR) YES
コントラスト比 1500:1
バックライト E-LED
パネル種類 IPS系
モニター(ディスプレイ)サイズ 14インチ
リフレッシュレート 60Hz
応答速度(最大) 25ms
画素ピッチ 0.157(H) x 0.157(V) mm
解像度 1920 x 1200ピクセル
輝度 400cd/m2
視野角 H:178° V:178°
表示色 1677万色 sRGB99%
表面処理 非光沢
液晶機能 FreeSync YES
HDCP YES1.4
HDR10 YES(miniHDMI)
PIP/PBP NO
フリッカーフリー(ちらつき軽減) YES
ブルーライト軽減モード YES
信号入力コネクタ 及び表示可能最大解像度 miniHDMI 1.4 1920x1200@60Hz
Type-C(USB-C)1 3.1 1920x1200@60Hz
Type-C(USB-C)2 電源供給専用
音声 イヤホン出力 YES
スピーカー 1Wx2
Power AC パワーレンジ 100-240V 50/60Hz/ To DC 5V 2A
消費電力 最大≦8W 通常≦5W スタンバイ≦0.5W
電源ライト オン:緑 オフ:赤
環境条件 使用温度条件 5℃~40℃
使用湿度条件 20%~85%
外形/重量/機能 VESAマウント 75mm(M3x6mm) 2つ穴タイプ
ケンジントン NO
スイーベル NO
チルト機能 NO
外形寸法(スタンド付) 高203-175mm x 幅311mm x 奥行130mm
外形寸法(スタンド無し) 高203mm x 幅311mmx 奥行12mm
高さ調整 NO
梱包寸法 高275mm x 幅402mm x 奥行61mm
梱包総重量(kg) 約1.4kg
製品重量(kg) 本体約520g スタンド約75g
電源ライト オン:緑 スタンバイ:赤
付属品 - miniHDMIケーブル、Type-Cケーブル、USB Type C-Aケーブル
- VESA用ネジx2、イヤホン延長ケーブル
- 電源アダプター、マニュアル、保証書、モニタースタンド、携帯用ポーチ

引用元

プレスリリースに記載の仕様(PDF、JAPANNEXTのWebサイト)

マニュアルに記載の仕様(PDF、JAPANNEXTのWebサイト)

商品Webページに記載の仕様(JAPANNEXTのWebサイト)

広告

今回購入した製品

以上

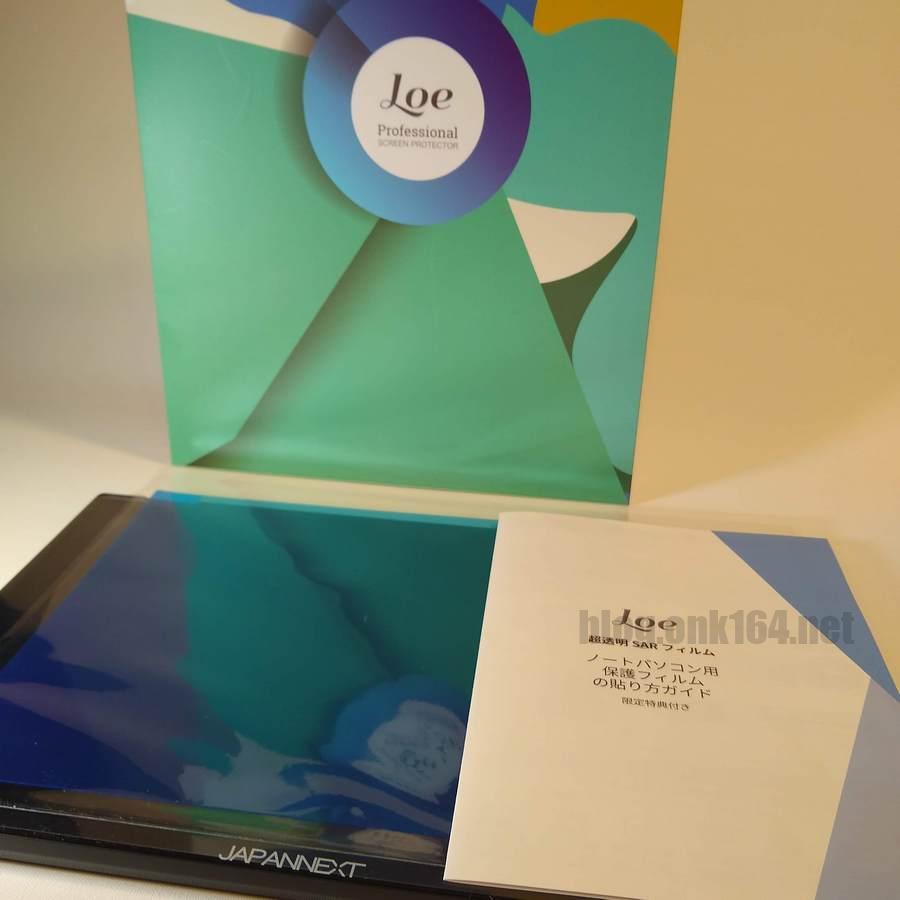

14.0インチ 16:10 (WUXGA 1920x1200)の液晶保護フィルム ピックアップ
