概要
この投稿では、JAPANNEXTのモバイルモニター「型番 JN-MD-IPS1401FHDR」と他社製のミニHDMI変換アダプターの組み合わせで映像が映らなかった原因と解決策、相性の良かった・悪かったミニHDMI変換アダプターを紹介します。
はじめに
Fire TV StickをJAPANNEXTのモバイルモニターに接続するため他社製のミニHDMI変換アダプター(プラグ長 6.2mm)を使用したところ、映像が映ったり映らなかったりする症状が発生しました。
原因は、モニターのミニHDMIポートの奥までミニHDMI変換アダプターのミニHDMIプラグが届かずに接触不良を起こしていたためでした。
プラグ長(金属端子部分)はメーカー、製品によって1mm前後の差があります。
このモニターのポートは比較的奥まった作りで、短いプラグだと奥まで届かなかいという相性問題が発生することが分かりました。
そこで、前述とは異なるミニHDMI変換アダプター(プラグ長 6.8mm)を購入して試したところ問題は解決しました。
解決できた理由は、プラグ長の違いにあります。
相性の良かったミニHDMI変換アダプター(プラグ長 6.8mm)
[関連投稿]
使用したモバイルモニター
[関連投稿]
症状
Fire TV Stickをモバイルモニターに接続するために、他社製のミニHDMI変換アダプターで接続したところ、Fire TV Stickからの映像信号が届かずに、液晶にはNo Signalと表示された。
プラグを更に強く差し込んだところFire TV Stickからの映像は映ったが、プラグを少し揺らしただけで接触不良となり、映像が映ったり映らなかったりする状態であった。
原因
映像が映らなかった原因
- モニターのミニHDMIポートと、ミニHDMI変換アダプターのミニHDMIプラグが接触不良を起こしていたため。
接触不良の原因
- モニターのミニHDMIポートの奥までプラグが届かなかったため。
プラグが届かない原因
- モニターのミニHDMIポートの金属端子部分は比較的奥まっている
- 付属品と他社製品のミニHDMIプラグ(金属端子部分)の長さは最大で約1.3mmの差があった
モニターに初期不良が無いことを確認済み
モバイルモニターとWindows 10 PCをモニター付属のミニHDMIケーブルで接続し、Windowsの画面が正常に映ることを確認済みです。
HDMI接続による不具合はありません。
映らなかった際に試した事
-
人為的なプラグの差し込み不足かどうかの確認
- プラグの持ち手がポートの周囲にあたるまで、それ以上深く差しようがない状態まで差しました。
-
ミニHDMI変換アダプター内部の不具合かどうかの確認
- ミニHDMI変換アダプターを他のPCとモニターにて動作確認をして正常に動作することを確認しました。
- よってミニHDMI変換アダプターのケーブル内で断線しているなどの可能性は低くなりました。
モニターのミニHDMIポートの金属端子部分は比較的奥まっている
ミニHDMIポート金属端子部分が、モニター外殻のポートくり抜き部分よりも奥まっています。
比較対象:ミニHDMIポートが奥まっていないPC(機種 Intel NUC5i3RYH)
ポートの下にHDMIと刻印されていますがサイズはミニHDMIです。
ミニHDMIポート金属端子部分が、PC外殻ポートくり抜き部分の面まで出ています。
モニター付属ケーブルのミニHDMIプラグ長は約7.5mm
モニター付属ケーブルのミニHDMIプラグ長は約7.5mm。
後述する相性の悪かったものと比較して約1.3mm長いです。
相性の良かったANNNWZZDのミニHDMI変換アダプターのミニHDMIプラグ長は約6.8mm
相性の良かったANNNWZZDのミニHDMI変換アダプターのプラグ長は約6.8mm。
モニター付属ケーブルのと比べると0.7mm短いですが、今回のモニターでは接触不良にならない充分な長さでした。
(差 -0.7mm = 6.8mm - 7.5mm)
[関連] ANNNWZZD ミニHDMI変換アダプターのプラグ長は6.8mm。サイズ実測と外観紹介
[関連投稿]
相性の悪かったCable MattersのミニHDMI変換アダプターのミニHDMIプラグ長は約6.2mm

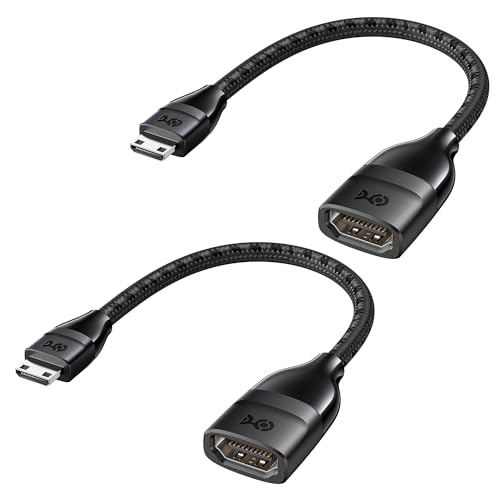

相性の悪かったCable MattersのミニHDMI変換アダプター(型番 113163-BLKx2)のミニHDMIプラグ長は約6.2mm。
モニター付属ケーブルのと比較して1.3mm短いです。
(差 -1.3mm = 6.2mm- 7.5mm)
相性の良かったANNNWZZDのと比較して0.6mm短いです。
(差 -0.6mm = 6.2mm - 6.8mm)
[関連] Cable Matters 8KミニHDMI変換アダプターのプラグ長は6.2mm。サイズ実測と外観紹介
[関連投稿]
ポートが奥まっていないPCでは問題無く使えました
ポートが奥まっている今回のモニターではプラグの長さが足りずに使えませんでしたが、ポートが奥まっていないPCでは問題無く使えました。
プラグを奥まで差しても若干の余裕があります。
プラグの持ち手の大きさにも注意が必要
プラグの持ち手の大きさにも注意が必要です。
プラグの持ち手が大きいとモニター外殻に干渉して物理的に差すことができません。
付属の「ミニHDMI to HDMIケーブル」を使うならHDMI中継アダプターが有用
両端がポートになっているHDMI中継アダプターを使うことで、「ミニHDMI to HDMIケーブル」のHDMIプラグと、Fire TV StickのHDMIプラグ同士を接続することができます。
今回使用したモニター、および相性のよかったミニHDMI変換アダプター
[関連投稿]
[関連投稿]
以上
