概要
この投稿では、デルの24インチFHDモニター「S2425HS」のVESAマウントの形状、実際にモニターアームのVESAプレートを取付けた状態、およびモニタースタンドの取外し方を紹介します。
はじめに
S2425HSは、2024年3月に発売されたDell Plusシリーズの24インチFHDモニターです。
S2425HSはVESA100(FDMI MIS-D準拠、ネジサイズM4x10mm)を採用しているので、VESA100に対応したモニターアームを取付けることができます。
モニター側のVESAマウントの周囲には段差がありますが、エルゴトロン等の一般的なモニターアームであれば、変換アダプターを使うこと無くモニターアームのVESAプレートを取付けることができます。
上記のモニターアームは6軸の「Sunon モニターアーム」です。
発売日 2024年07月頃
Sunon モニターアーム 1画面 デュアル 白 15-30インチ対応 耐荷重2-9kg ディスプレイ アーム グロメット式＆クランプ式 vesa対応（75*75＆100*100） (ホワイト)
Amazonの情報を掲載しています
「下から締めるクランプ式」で六角レンチで締めるハンドルレスタイプ。
ハンドルが当たって取り付けられなかった机にも、取り付けられる可能性が高まります。
ボルトにハンドルが付いていないタイプを選びました。
デスクの天板裏にはケーブルトレーがあり、手回しハンドル付きのボルトではトレーに干渉し取付けることができないためす。
天板裏へボルトが出っ張らないスリムクランプ式であれば、もっと簡単に取付けられます。
グリーンハウス モニターアーム ガス圧式 17-32インチ対応 耐荷重1-9kg 3年保証 4軸 ホワイト GH-AMDP1-WH
6,998円(07/11 19:18時点)Amazonの情報を掲載しています
[荷重範囲] 1kgから9kg。
上から締めるスリムクランプ
製品名と購入時期
液晶モニター 24インチFHDモニター S2425HS
-
メーカー Dell
-
型番 S2425HS
-
発売日 2024年3月21日
-
購入年月 2024年9月
-
購入店 デル公式オンラインストア
-
購入当時の実売価格 税込 19,800円
-
新品・中古区分 新品
発売日 2024年3月21日
【Amazon.co.jp限定】Dell ハイスペック 23.8インチ ホワイトモニター(5年保証/FHD/IPS,非光沢/縦横回転,高さ調整/5Wx2スピーカー/HDMIx2) S2425HS-A
21,583円(07/11 06:24時点)Amazonの情報を掲載しています
23.8インチ/FHD 1920x1080/100Hz/IPS/水平視野角178°/垂直視野角178°/300カンデラ/コントラスト3000:1/HDMI x2/99% sRGB/縦回転、高さ、左右回転、前後傾き/スピーカー/VESA100mm
[関連投稿]
モニタースタンドの取外し方
VESAマウントはモニタースタンドのカバーの下にあります。
モニタースタンドはツール不要で取外せます。
モニターを、液晶パネルに傷が付かないように柔らかいタオルや布を敷いた安定した平らなテーブルの上におきます。
カバー下側にあるスタンド解除ボタンを下に押しっぱなして、スタンドベースを持ち上げて、スタンドをモニターから取外します。
スタンドを外した状態のモニターの重量は3.19kg(7.03ポンド)。
スタンドの重量は1.67kg(3.68ポンド)。
S2425HSのVESAマウントの形状
モニタースタンドを取外した状態です。
VESAマウント四隅にはVESAネジが取付け済みです。
ネジサイズはVESA MIS-D規格のM4x10mm。
モニターアームのVESAプレートを固定するにはこのVESAネジを使います。
モニター側のVESAマウントの周囲には段差がありますが、エルゴトロン等の一般的なモニターアームであれば、変換アダプターを使うこと無くモニターアームのVESAプレートを取付けることができます。

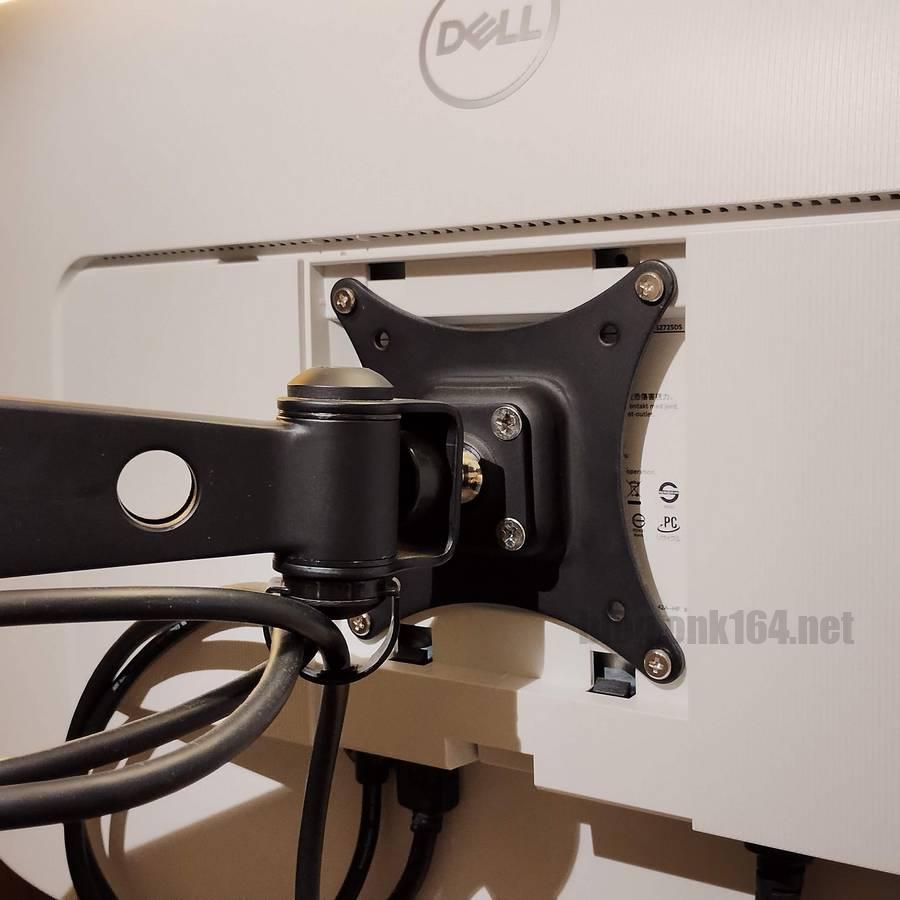

S2425HSにモニターアームのVESAプレートを取付けた様子
ネジを締める際は、対角線上に順番に少しずつ締めていきます。
1箇所を一気に締めると、他の箇所のネジがはまらなかったり、歪みの原因になります。
基本は手回しです。電動ドライバーを使う場合は、トルク調整のできるものを使います。
振動のあるインパクトドライバーは厳禁です。
ネジ山にネジ用接着剤を塗っておくことで、モニター可動時の振動によるネジの緩みを軽減できます。
完全に接着するものではなく、手回しドライバーで取外しのできる硬さで接着します。
振動によるネジの緩みを軽減するネジ用接着剤
ドライバーでの取り外しが可能な強度でネジを接着しつつ、振動によるネジの緩みを防ぎます。
モニターアームの長さパソコンの設置場所によって必要なケーブル長が変わってきます。
ケーブル長が足りないときは、HDMIやDisplayPort用の中継(延長)アダプターを使うことで、余っているケーブルを接続して延長できます。
端子の形状：HDMIメス-HDMIメス
390円(07/11 09:00時点)Amazonの情報を掲載しています
端子の形状：Displayportメス-Displayportメス
アームに取付けたモニターはデスクの右端に配置しています。
正面のメインモニターは2012年発売のDellのQHD27インチモニター U2713HMです。
通常のモニタースタンドでは実現できない配置ができました。
VESA規格 用語の簡易説明
VESA規格
- VESA standard
- VESA FDMI(Flat Display Mounting Interface)とも言われる。
- モニター/テレビをモニターマウントまたはテレビマウントに取り付けるための規格です。
- 画面のサイズと重量に応じて、ディスプレイ背面の4つの取り付け穴の寸法と、それらの穴に取り付けるネジを規定しています。
- 前提条件として、モニター/テレビとモニターマウントの両方が同じVESA規格に準拠している必要があります。
VESA
- Video Electronics Standards Associationの略
VESA規格の分類 主要3つ
- VESA MIS-D
- VESA取り付け穴: 75x75、100x100 mm
- 最大重量：最大14kg
- 画面対角：30.5～58.3 cm
- ネジサイズ：M4 x 10 mm
- VESA MIS-E
- VESA取り付け穴: 200x100、200x200 mm
- 最大重量：最大22.7kg
- 画面対角：58.4～78.6 cm
- ネジサイズ：M4 x 10 mm
- VESA MIS-F
- VESA取り付け穴: 400x200、400x400、600x200、600x400、800x400 mm
- 最大重量：最大113.6kg
- 画面サイズ: 78.7～228.6 cm
- ネジサイズ：M6 x 8 mm or 10 mm; M8 x 15 mm
MIS
- Mounting Interface Standardの略
- マウントインターフェース規格
モニターマウント
- モニター/テレビを保持するように設計されたサポートブラケットまたはアームの総称です。
- モニターアームとモニターブラケットはモニターマウントの一種です。
