概要
この投稿では、27インチQHDモニター3台と、24インチFHDモニター3台によるトリプルモニター構成で、左右のモニターを0度から90度までスイベル(左右回転)させて変化するモニター外寸の全体幅と奥行をまとめた一覧表と、トリプルモニターが収まりモニターアームクランプ取り付けにも対応したデスクを紹介します。
はじめに
今回紹介する一覧表は、ドライビングゲーム用のトリプルモニター環境構築を検討した際に、設置に必要な面積やデスクサイズを大まかに把握するために作成したものです。
トリプルモニター構成でドライビングゲームをプレイするときのモニター配置です。
デスクサイズは幅800mm 奥行600mm 高さ720mm 天板厚20mm、天板の材質はパーティクルボードです。
IKEAのGalantシリーズ(生産終了品)のデスクです。
左モニターの設置角度は30度、右モニターの設置角度は60度にした状態で全体幅は約145cmです。
この画面のゲームに関する投稿は「Automobilista 2 FOV設定方法と3画面コックピットFOV比較。車種は右ハンドルのSuper V8 」をご覧ください。
ドライビングゲーム用デスクにはステアリングホイール(ロジクールG29)を常設しています。

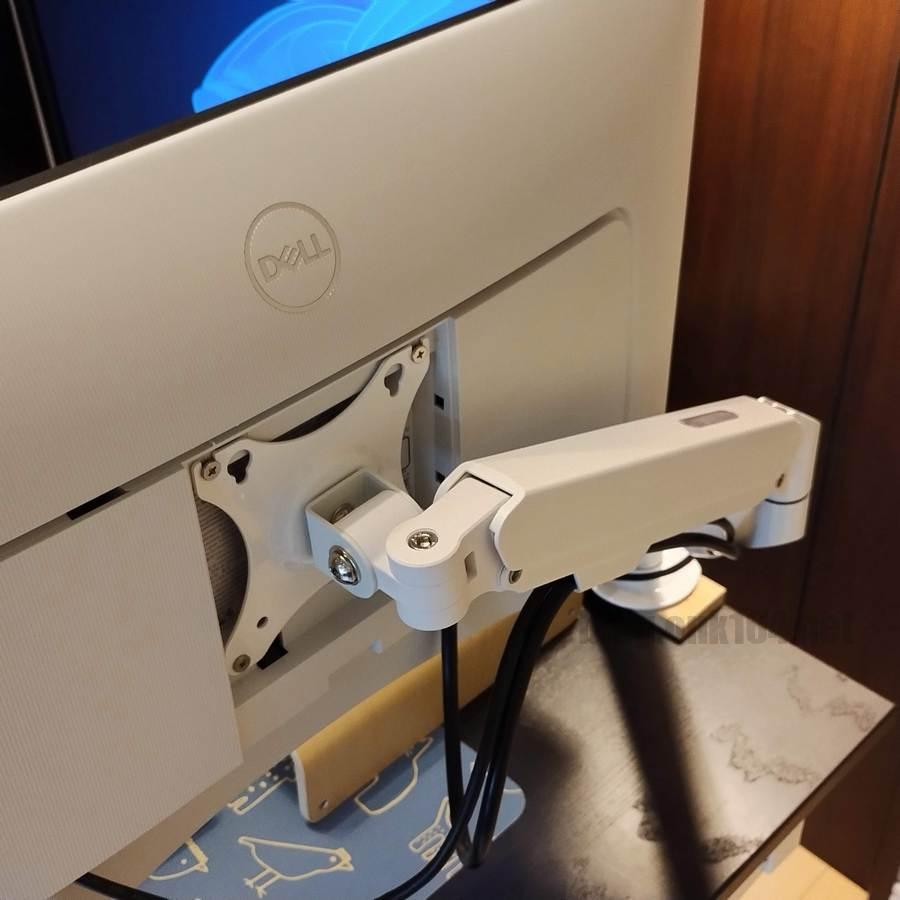

トリプルモニター中央は標準のモニタースタンドでデスクに設置し、左右のモニターはモニターアームに取り付けて設置し、柔軟に移動できるようにしています。
トリプルモニターに関しては、常にこの状態で設置しているのではなく、ドライビングゲームをトリプルモニターでプレイする時だけ、この配置にしています。
同サイズのデスクはこちらです。
モニターアームクランプ対応デスク
耐荷重 約50kg
天板の厚み 16mm
幅ラインナップ 60cm、70cm、80cm、90cm、100cm、120cm、140cm、160cm、180cm
奥行 60cm
高さ 70cm
カラーラインナップ ホワイト、ブラック、ブラウン、ライトブラウン
材質 天板/木製（メラミン化粧板）、フレーム/スチール（エポキシ樹脂紛体塗装）
他 天板を補強し、キズも防ぐことができる補強プレートのご使用がおすすめです。

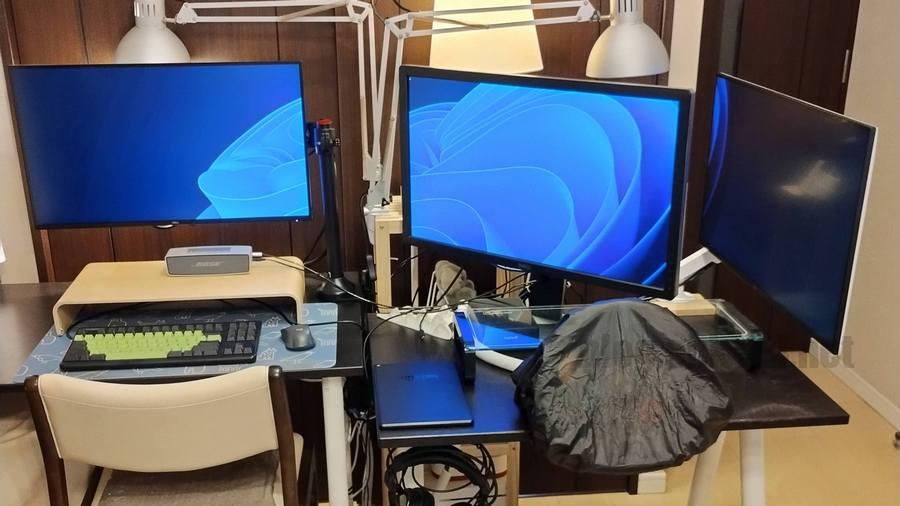

こちらは、前述のトリプルモニター構成を日常作業用に再配置した状態です。
ドライビングゲーム用デスクの左に日常作業用のデスクを設置しています。
日常作業で使うモニターは2台です。
トリプルモニター左をプライマリー、トリプルモニター中央をセカンダリーに設定しています。
トリプルモニター右は、ドライビングゲーム用デスクからはみ出さないように、内側に畳んでいます。
ゲーム用途と異なり、日常作業時はプライマリーモニターとセカンダリーモニターが離れていますが、日常作業でのアプリのウィンドウをモニター間にまたがって表示させることはないので、閲覧に支障はありません。

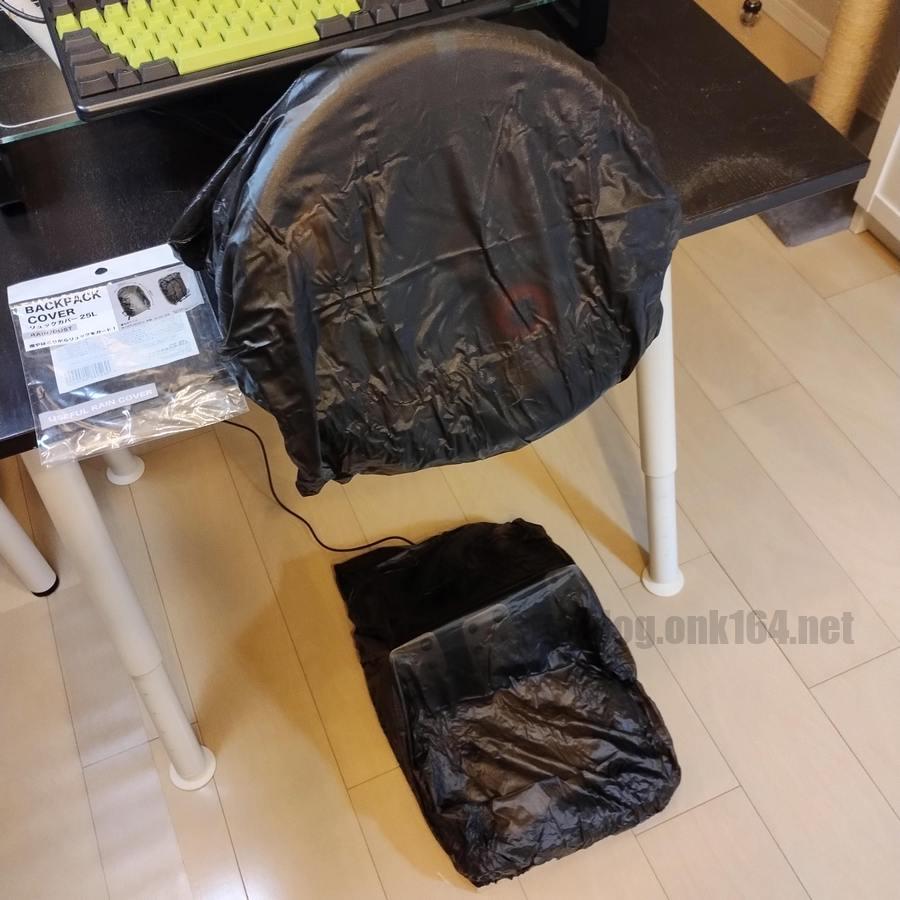

ドライビングゲーム用デスクのステアリングホイールとペダルユニットを使わないときは、猫の毛玉吐きから機器を保護するためにカバーをかぶせています。
カバーは100円ショップで購入した25Lリュック用レインカバー(容量25L、サイズH49xW33cm)です。
近いサイズの商品はこちらです。
サイズの基準にしたモニターの仕様
サイズの基準にしたモニターは次の2つです。
- 27インチQHDモニター 「Dell S2725DS」
- 24インチFHDモニター 「Dell S2425HS」
両機種とも2024年に発売されたDell Plusシリーズのモニターです。
アスペクト比は共に16:9です。
| 項目 | 27インチQHD | 24インチFHD |
|---|---|---|
| 機種名 | S2725DS | S2425HS |
| メーカー | Dell | Dell |
| 発売年 | 2024年 | 2024年 |
| 表示サイズ (対角線)[インチ] |
27 | 24 |
| 解像度(通称) | QHD | FHD |
| 解像度(横x縦) [ピクセル] |
2560x1440 | 1920x1080 |
| アスペクト比 | 16:9 | 16:9 |
| 有効表示領域 W[mm] |
596.74 | 527.04 |
| 有効表示領域 H[mm] |
335.66 | 296.46 |
| フレーム外寸 W[mm] |
611.34 | 537.64 |
| フレーム外寸 H[mm] |
355.98 | 313.73 |
| 境界線の幅 W[mm] 上右下左 |
8 8 13 8 | 5 5 12 5 |
| 目に見えている液晶パネルの余白 W[mm] 上右下左 |
7 7 2 7 | 4 4 2 4 |
| フレームベゼル W[mm] 上右下左 |
1 1 11 1 | 1 1 10 1 |
モニター画面の右側面のベゼル幅は約1mm、目に見えている液晶パネルの余白は約7mmで、それらを足した境界線の幅は8mmです。
モニター画面の下側の境界線の幅は13mmです。

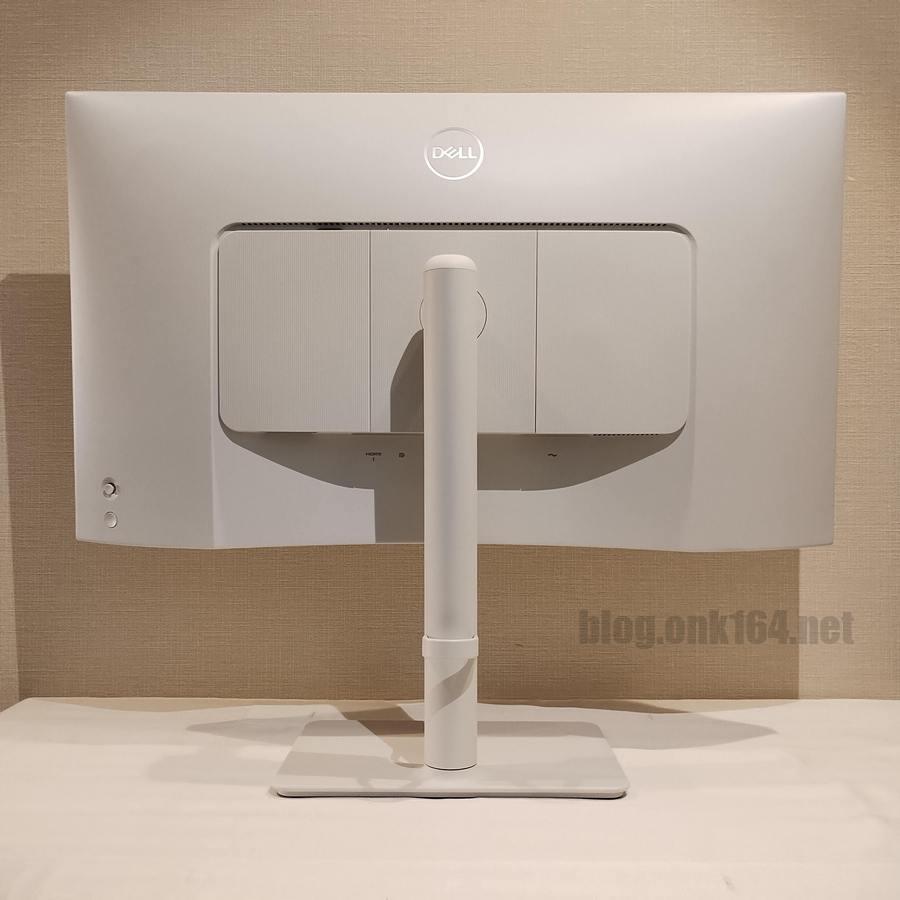

モニタースタンドはピボット、高さ、スイベル、チルト調整機能が搭載されています。
発売日 2024年3月21日
QHD 2560x1440、100Hz、27インチ、IPS
[映像入力] 2x HDMI2.1(HDCP1.4)、1x DP1.2(HDCP1.4)
[スタンド機能] 縦回転、高さ、左右回転、前後傾き
[他] VESA100mm、スピーカー
[関連投稿]
発売日 2024年3月21日
23.8インチ/FHD 1920x1080/100Hz/IPS/水平視野角178°/垂直視野角178°/300カンデラ/コントラスト1500:1/HDMI x2/99% sRGB/縦回転、高さ、左右回転、前後傾き/スピーカー/VESA100mm
[関連投稿]
モニター単体の設置角度毎の幅と奥行の一覧表

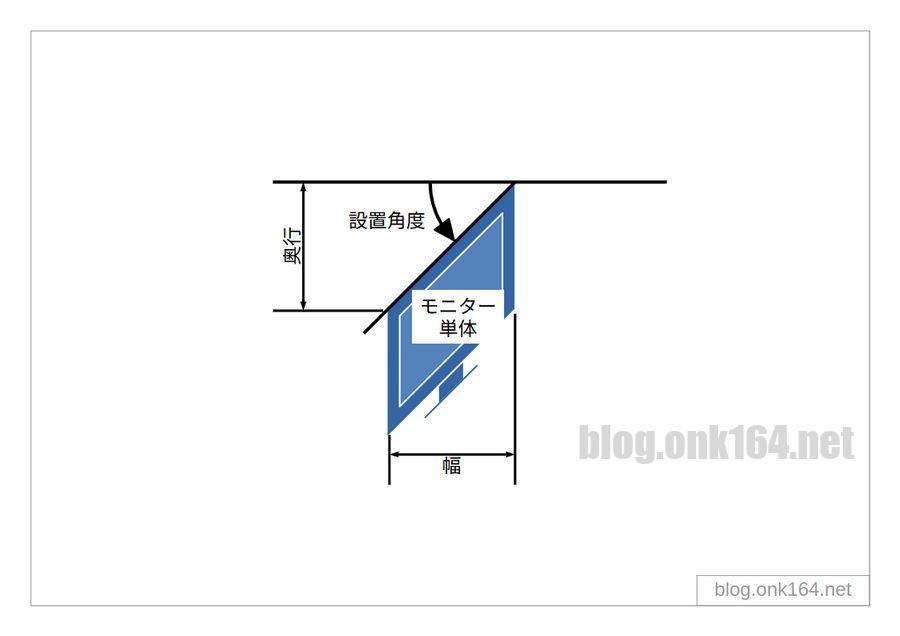

トリプルモニターの全体幅を説明する前に、まずはモニター単体の設置角度毎の幅と奥行を紹介します。
前提条件
- モニターの厚みは考慮しない
- 画面の向きは横(縦向き、ポートレイトではない)
- モニター中央の画面が利用者の正面に向いた状態の設置角度が0度
27インチQHDモニター単体の設置角度毎の幅と奥行の一覧表
| 設置角度[度] | 幅[cm] | 奥行[cm] |
|---|---|---|
| 0 | 61.2 | 0 |
| 5 | 60.9 | 5 |
| 10 | 60.2 | 11 |
| 15 | 59.1 | 16 |
| 20 | 57.5 | 21 |
| 25 | 55.4 | 26 |
| 30 | 53.0 | 31 |
| 35 | 50.1 | 35 |
| 40 | 46.9 | 40 |
| 45 | 43.3 | 43 |
| 50 | 39.3 | 47 |
| 55 | 35.1 | 50 |
| 60 | 30.6 | 53 |
| 65 | 25.9 | 56 |
| 70 | 20.9 | 57 |
| 75 | 15.9 | 59 |
| 80 | 10.7 | 60 |
| 85 | 5.4 | 61 |
| 90 | 0.0 | 62 |
24インチFHDモニター単体の設置角度毎の幅と奥行の一覧表
| 設置角度[度] | 幅[cm] | 奥行[cm] |
|---|---|---|
| 0 | 53.8 | 0 |
| 5 | 53.6 | 5 |
| 10 | 53.0 | 10 |
| 15 | 52.0 | 14 |
| 20 | 50.6 | 19 |
| 25 | 48.8 | 23 |
| 30 | 46.6 | 27 |
| 35 | 44.1 | 31 |
| 40 | 41.2 | 35 |
| 45 | 38.1 | 38 |
| 50 | 34.6 | 41 |
| 55 | 30.9 | 44 |
| 60 | 26.9 | 47 |
| 65 | 22.8 | 49 |
| 70 | 18.4 | 51 |
| 75 | 14.0 | 52 |
| 80 | 9.4 | 53 |
| 85 | 4.7 | 54 |
| 90 | 0.0 | 54 |
27インチモニターは幅80cmのデスクに収まります。
テンキー付キーボードとマウスを置くスペースも確保でき、コンパクトなワークデスクになります。
モニターアームクランプ対応デスク
耐荷重 約50kg
天板の厚み 16mm
幅ラインナップ 60cm、70cm、80cm、90cm、100cm、120cm、140cm、160cm、180cm
奥行 60cm
高さ 70cm
カラーラインナップ ホワイト、ブラック、ブラウン、ライトブラウン
材質 天板/木製（メラミン化粧板）、フレーム/スチール（エポキシ樹脂紛体塗装）
他 天板を補強し、キズも防ぐことができる補強プレートのご使用がおすすめです。
モニターアームに最適。クランプが干渉しない天板裏構造
材質 甲板の表面材 天然木(ラバーウッド無垢集成材)、脚部・幕板 然木(ラバーウッド無垢集成材)
外寸 幅80 x 奥行き50 x 高さ70cm
製品荷重 約9.5kg
耐荷重 約20kg
特徴 天板奥側の裏面はフラットなのでモニターアームのクランプが干渉せずに取り付けられます。

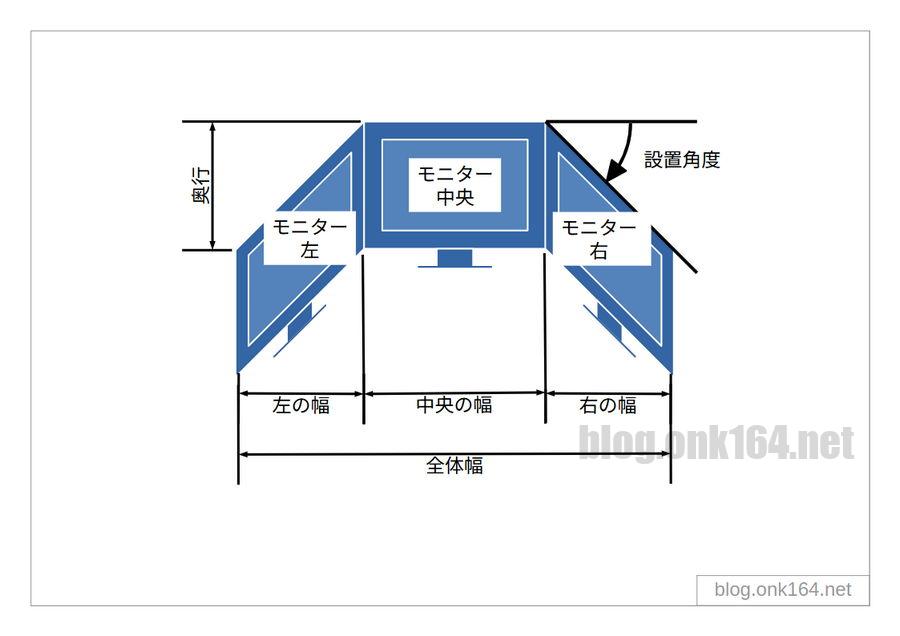

27インチQHD トリプルモニターの設置角度毎の幅と奥行の一覧表
前提条件
- モニター中央の設置角度は一律0度(動かさない)
- モニター中央の両サイドを軸にして、左右のモニターを同じ角度で手前に移動させる
- モニターの厚みは考慮しない
- 画面の向きは横(縦向き、ポートレイトではない)
- 3台のモニターの並びは横(縦積みではない)
- モニター中央の画面が利用者の正面に向いた状態の設置角度が0度
結果抜粋
- 3台のモニターを角度を付けずに一直線に横並びにした時の全体幅は約184cm。
- 左右のモニターを45度で設置した場合の全体幅は約148cm。奥行きは約43cm。
| 左右のモニターの 設置角度[度] |
全体幅[cm] | 奥行[cm] |
|---|---|---|
| 0 | 183.6 | 0.0 |
| 5 | 183.0 | 4.9 |
| 10 | 181.6 | 10.4 |
| 15 | 179.4 | 15.3 |
| 20 | 176.2 | 20.8 |
| 25 | 172.0 | 25.7 |
| 30 | 167.2 | 30.6 |
| 35 | 161.4 | 34.9 |
| 40 | 155.0 | 39.2 |
| 45 | 147.8 | 42.8 |
| 50 | 139.8 | 46.5 |
| 55 | 131.4 | 49.6 |
| 60 | 122.4 | 52.6 |
| 65 | 113.0 | 55.1 |
| 70 | 103.0 | 56.9 |
| 75 | 93.0 | 58.7 |
| 80 | 82.6 | 60.0 |
| 85 | 72.0 | 60.6 |
| 90 | 61.2 | 61.2 |
27インチ トリプルモニターが収まるデスク
左右のモニターを45度で設置した場合の全幅 約148cmが収まるサイズのデスクです
モニターアームのクランプが干渉しない天板裏構造
材質 天板：合成樹脂化粧繊維板(塩化ビニル樹脂)、脚部：スチール(粉体塗装)
外寸 幅150 x 奥行き60 x 高さ71cm
幅ラインナップ 100cm、120cm、150cm
製品荷重 約23kg
天板耐荷重 約80kg
特徴 天板奥側の裏面はフラットなのでモニターアームのクランプが干渉せずに取り付けられます。
モニターアームクランプ対応デスク。27インチ3台を左右45度で設置した全幅 約148cmが収まるサイズ。
耐荷重 約50kg
天板の厚み 16mm
幅ラインナップ 60cm、70cm、80cm、90cm、100cm、120cm、140cm、160cm、180cm
奥行 60cm
高さ 70cm
カラーラインナップ ホワイト、ブラック、ブラウン、ライトブラウン
材質 天板/木製（メラミン化粧板）、フレーム/スチール（エポキシ樹脂紛体塗装）
他 天板を補強し、キズも防ぐことができる補強プレートのご使用がおすすめです。
24インチFHD トリプルモニターの設置角度毎の幅と奥行の一覧表
前提条件
- モニター中央の設置角度は一律0度(動かさない)
- モニター中央の両サイドを軸にして、左右のモニターを同じ角度で手前に移動させる
- モニターの厚みは考慮しない
- 画面の向きは横(縦向き、ポートレイトではない)
- 3台のモニターの並びは横(縦積みではない)
- モニター中央の画面が利用者の正面に向いた状態の設置角度が0度
結果抜粋
- 3台のモニターを角度を付けずに一直線に横並びにした時の全体幅は約161cm。
- 左右のモニターを45度で設置した場合の全体幅は約130cm、奥行きは37.7cm。
| 左右のモニターの 設置角度[度] |
全体幅[cm] | 奥行[cm] |
|---|---|---|
| 0 | 161.4 | 0.0 |
| 5 | 161.0 | 4.4 |
| 10 | 159.8 | 9.2 |
| 15 | 157.8 | 13.5 |
| 20 | 155.0 | 18.3 |
| 25 | 151.4 | 22.6 |
| 30 | 147.0 | 26.9 |
| 35 | 142.0 | 30.7 |
| 40 | 136.2 | 34.5 |
| 45 | 130.0 | 37.7 |
| 50 | 123.0 | 40.9 |
| 55 | 115.6 | 43.6 |
| 60 | 107.6 | 46.3 |
| 65 | 99.4 | 48.4 |
| 70 | 90.6 | 50.1 |
| 75 | 81.8 | 51.7 |
| 80 | 72.6 | 52.7 |
| 85 | 63.2 | 53.3 |
| 90 | 53.8 | 53.8 |
24インチ トリプルモニターが収まるデスク
左右のモニターを45度で設置した場合の全幅 約130cmが収まるサイズのデスクです
モニターアームのクランプが干渉しない天板裏構造
材質 天板：合成樹脂化粧繊維板(塩化ビニル樹脂)、脚部：スチール(粉体塗装)
外寸 幅150 x 奥行き60 x 高さ71cm
幅ラインナップ 100cm、120cm、150cm
製品荷重 約23kg
天板耐荷重 約80kg
特徴 天板奥側の裏面はフラットなのでモニターアームのクランプが干渉せずに取り付けられます。
モニターアームクランプ対応デスク。24インチ3台を左右45度で設置した全幅 約130cmが収まるサイズ。
耐荷重 約50kg
天板の厚み 16mm
幅ラインナップ 60cm、70cm、80cm、90cm、100cm、120cm、140cm、160cm、180cm
奥行 60cm
高さ 70cm
カラーラインナップ ホワイト、ブラック、ブラウン、ライトブラウン
材質 天板/木製（メラミン化粧板）、フレーム/スチール（エポキシ樹脂紛体塗装）
他 天板を補強し、キズも防ぐことができる補強プレートのご使用がおすすめです。
モニターアーム 補強プレート
モニターアームのクランプによるデスク天板へのキズや負荷を軽減するプレートです。
製品サイズ プレート(大) 約W190×D153×H15mm、プレート(小) 約W120×D70×H2mm
重量 約700g（合計）
材質 スチール(エポキシ樹脂粉体塗装)
24インチFHDならトリプルモニターを合計4万円前後で実現可能
23.8インチFHDの廉価モデル「Dell Pro E2425HSM」なら合計4万円台でトリプルモニターを実現可能です(2025年08月時点の1台の税込価格14,800円)。
廉価モデルですが、DisplayPort入力、多機能調整スタンド(ピボット、高さ、スイベル、チルト)を搭載しており、コストパフォーマンスに優れた機種です。
廉価モデルでもDisplayPort入力、多機能調整スタンド(ピボット、高さ、スイベル、チルト)搭載
FHD 1920x1080、100Hz、23.8インチ、IPS
[映像入力] 1x HDMI1.4(HDCP 1.4)、1x DP1.2(HDCP1.4)、1x VGA
[スタンド機能] 縦回転、高さ、左右回転、前後傾き
[他] VESA100mm、スピーカー
【用語定義】モニターのスイベル(左右回転)

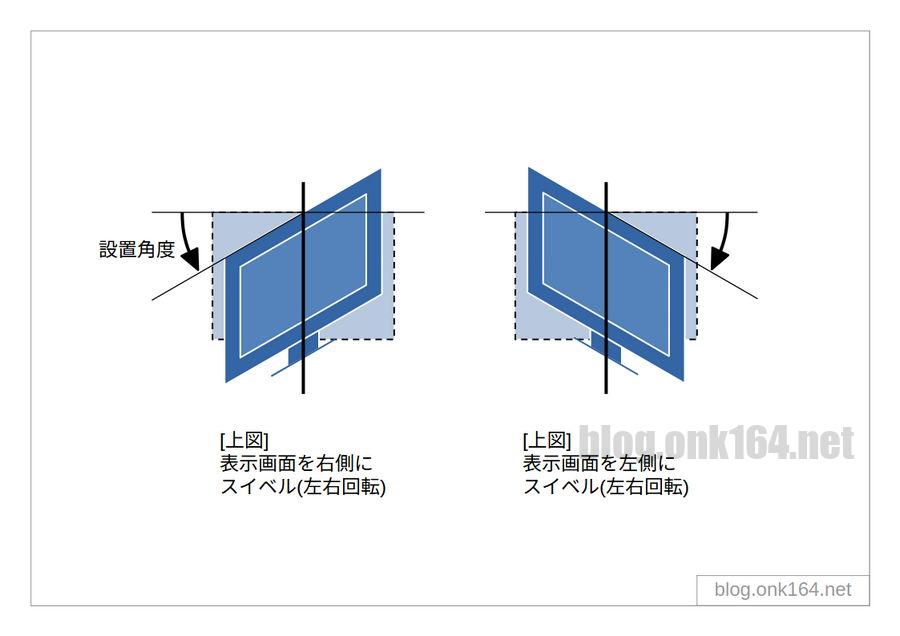

この投稿でのモニターのスイベル(Swivel)とは、モニターの画面部分を垂直軸に対して左右に回転させることと定義します。
カメラではパン(Pan)、乗り物ではヨー(Yaw)と表現される機能です。
モニターのスイベル方法の例
- モニタースタンドのスイベル機能を使う(スイベル機能がないスタンドもあります)
- モニター本体を台座ごと動かす
- VESAマウントに対応したモニターの場合、モニターアームや多機能スタンドに取付けて動かす
スイベル機能付きのスタンドの回転機構の例
- 支柱内部に回転機構があり、台座を固定したままで支柱のみを回転させる
- ターンテーブルのように台座の裏側に回転機構があり台座部分を回転させる
- モニター画面部分とスタンドを接続する金具の付け根付近に回転機構があり、それを回転させる

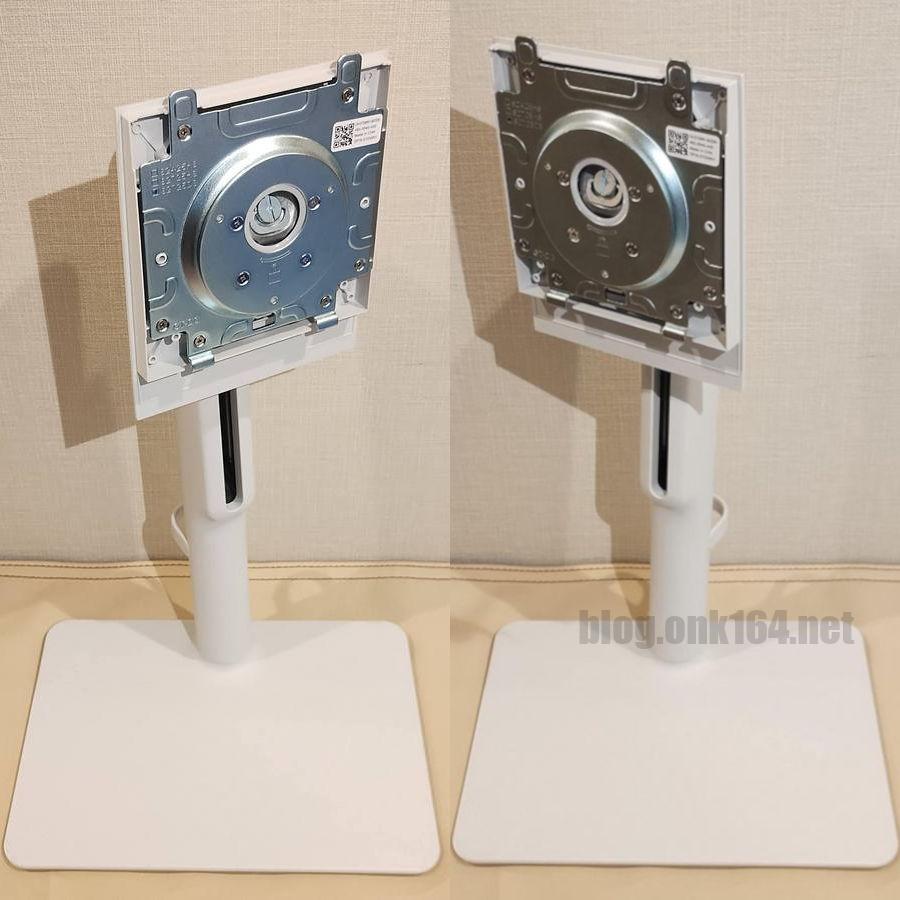

Dell S2725DSのスタンドは支柱内部に回転機構があるので、台座を動かさずに画面を回転できます。
モニターアームにより可動域が広がります。
上下、スイベル、チルト、ピボットに加え前後への可動も容易になります。
取り付け時にはデスク天板の構造、強度、重量にも考慮する必要があります。
[荷重範囲] 10kg
【付録】QHDとFHDモニターのシングル、デュアル、トリプル構成時の解像度
| ↓解像度(通称) | シングル | デュアル | トリプル |
|---|---|---|---|
| QHD | 2560x1440(16:9) | 5120x1440(32:9) | 7680x1440(48:9) |
| FHD | 1920x1080(16:9) | 3840x1080(32:9) | 5760x1080(48:9) |
補足
- 表の数値は解像度(横x縦)[ピクセル]
- 丸括弧内はアスペクト比
以上
