Cable Matters 外付けM.2 SSDケースにSSDを取り付ける方法

目次

概要

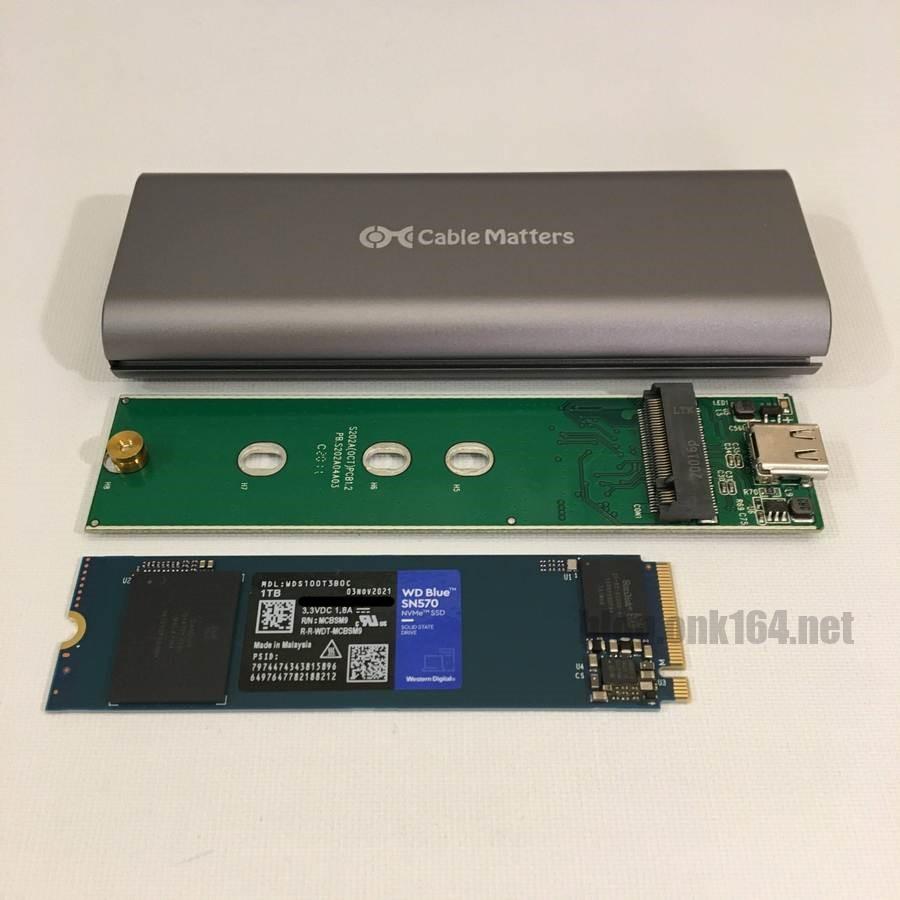

この投稿では、Cable MattersのM.2 NVMe SSD用 USB-C外付けケース(201091-GRY)にM.2 NVMe SSDを取り付ける方法を紹介します。
特に、スペーサーの取り付け方にフォーカスを当てた説明となっております。

[関連]

取り付けのコツ

  • SSDをスペーサーで固定する際にネジは使わず、スペーサーの溝にSSDの切り欠きを差し込む。
  • SSDを取り付けるまで、スペーサーを固定するネジは緩めておく。

スペーサーの溝にSSDを仮固定した状態

Cable Matters 外付けM.2 SSDケース(201091-GRY) 概要

商品名と型番

箱に記載の商品名
USB-C™ 3.1 Gen 2 External M.2 NVMe SSD Enclosure

公式Webサイトに記載の商品名
USB C to M.2 Enclosure for NVMe SSD

Product ID
201091-GRY

購入時期と購入店

購入時期 2022年4月
購入店 Amazon.co.jp (出荷元 Amazon、販売元 Cable Matters Japan)

主な仕様

外部インターフェース USB 3.1 Gen 2 (10Gbps)

取り付け可能なM.2 SSD

フォームファクター(M.2 SSDの基板のサイズ)
M.2 2280、M.2 2260、M.2 2242、M.2 2230

M.2 SSDの端子
M Keyのみ対応。
B Key、B+M Keyは非対応。

データ転送方式
PCIe NVMe

内容物

Cable Matters 201091-GRYの内容物一式

付属ドライバー、ネジ類
  • ケース本体
  • 取扱説明書(日本語版)
  • ケーブル
    USB-C to USB-Aケーブル 1本、USB-C to USB-Cケーブル 1本
  • 取り付け工具
    プラスドライバー、ケースパネル固定用の予備ネジ2本、スペーサー 1個、スペーサー固定ネジ 2本(うち1本は予備)
  • 放熱パーツ
    サーマルパッド 2枚

取り付けたSSDの概要

商品名と型番

公式Webサイトに記載の商品名
WD Blue SN570 NVMe SSD

製造番号
WDS100T3B0C

主な仕様

端子 M Key
インターフェース PCIe Gen3 x4 NVMe v1.4
フォームファクター M.2 2280
容量 1TB

購入時期と購入店

購入時期 2022年4月
購入店 Amazon.co.jp (出荷元 Amazon、販売元 Amazon)

分解、組み立てで使用した工具

ケース付属のプラスドライバー 1本で充分ですが、付属品ではネジ穴に対してサイズが小さく感じたため、筆者はサイズが1番(Ph1)の手持ちのフィリップス型ドライバー(phillips screwdriver)を用いました。

2010年頃購入した無印良品ドライバーセット8本セット

左から+00、+0、+1、+2。 今回使ったのは+1(1番、Ph1)です。

1番のドライバーと付属ドライバー比較

左が別途用意した1番のドライバー。右がケース付属ドライバー。

Step1 ケースを分解する

PCパーツに触れる前に、静電気によるPCパーツの破損を防ぐために、身体に帯電している静電気を放電します。
放電方法は、PCケースのフレーム、水道の蛇口などのPCパーツ以外の金属製品に触れることです。

ケース側面にネジで固定されているカバー

ケースを分解するにはこのプラスチックカバーを取り外します。

ネジを外している途中の状態

プラスチックカバーの2本のネジを外します。
使用した工具はフィリップス型ドライバー1番です。

ネジを外した状態

ネジを取り外せました。

カバーを外した状態

カバーをケースから外します。
外しづらい場合は、ネジ穴の横のケース溝からカバーの端を細い棒で引っ掛けます。

基板を引っ張り出している状態

ケース内の基板を引っ張り出します。

ケースロゴ側の面と基板裏面

基板を取り外せませした。
ケースのメーカーロゴ側(Cable Matters)を上にして引っ張り出した場合、基板の裏面が上になって出てきます。

ケースフィン側の面と基板の表面

こちらは反対の面です。
この投稿では、ケース放熱用のフィンがある面を表面とみなします。基板に関しては、SSDを差し込むソケットがある側を表面とみなします。

Step2 基板にスペーサーを緩めに取り付ける

スペーサーの形状確認

スペーサーは、M.2 SSDを基板に固定するためのパーツです。
このスペーサーの形状の場合、スペーサーの溝にSSDの半円形のネジ穴を引っ掛けて固定します。
製造時期やロットによってスペーサーの形状が異なる可能性がありますのでご注意ください。

基板の裏面

基板裏面と、スペーサーの凸部分を仰向けにします。

スペーサーに基板をかぶせた状態

基板の穴をスペーサーの凸部分にかぶせます。
スペーサを取り付ける穴は4つあります。今回は、Type 2280サイズのSSDを取り付けるのでソケットから見て一番離れた位置の穴を使います。

ネジを緩めに締めた状態

スペーサーにネジを緩めにして仮締めします。

基板の表面

基板表面を仰向けにします。

スペーサーを真横から見た状態

SSDを取り付ける前のこの段階では、スペーサーが動く程度にしておくことが重要です。

Step3 基板のM.2ソケットにM.2 SSDの端子を斜め25度で差し込む

基板とSSDを表面にした状態

基板とSSDの表面を仰向けにします。

基板のM Key M.2ソケット

このソケットにM.2 SSDの端子を差し込みます。
基板のM.2ソケットの切り欠きとSSD端子の切り欠きの位置が合っていることを確認します。

差込み開始

M.2ソケットにM.2 SSDの端子を斜め25度で差し込みます。

差込み完了

SSD端子の金属部分が見えなくなるまでしっかりと差し込みます。

スペーサーに固定する前の全体像

手を離してもこの状態で保持されます。

Step4 SSDをスペーサに固定する

SSDを基板側に倒していく様子

SSDをゆっくりと基板側に倒していきます。
緩めに取り付けたスペーサーを少しずらして、スペーサーの溝にSSDの半円形のネジ穴をはめ込みます。

スペーサーの溝にSSDを仮固定した状態

SSDをスペーサに仮固定できました。

基板裏面を仰向けにした状態

スペーサーが動かないようにネジを本締めして固定します。基板が破損しないように締め加減にはご注意ください。
基板をひっくり返す際は、スペーサーがずれてSSDが外れないように気をつけて扱ってください。勢いよくSSDが跳ね上がると端子が破損します。

基板を横から見た状態

SSDをスペーサに固定できました。
ネジの緩みがなくスペーサーが動かないことを確認します。

Step5 サーマルパッドをSSDに貼付ける

サーマルパッドを貼付けるSSDの面

サーマルパッド(thermal pad)をSSDのNAND型フラッシュメモリ、コントローラーのチップに被るように貼付けます。
サーマルパッドの保護シート(ビニール)は剥がしてください。保護シートが残った状態では熱効果が下がります。
ただしSSDの商品ラベルは剥がさないでください。

サーマルパッドの役割はSSDが発する熱を吸収しケースに伝え冷却することです。ケースはヒートシンクの機能も担っています。
ですので、サーマルパッドがケース内側にも接触するように厚さを調整します。2枚付属していますが足りなければ別途用意して追加します。

SSDに搭載されたNAND型フラッシュメモリ、コントローラーは動作中に高熱を発します。適切に冷却しないと動作が不安定になり故障に至ります。それを防ぐため、サーマルパッドとケースでSSDを冷却します。ケースの外側は空気で冷却されます。
ケース外側の溝があることで空気に触れる面積を増え、放熱効果が高まります。

サーマルパッドをSSDのチップに貼付けた状態

Step6 ケースを組み立てる

分解とは逆の手順で組み立てていきます。

基板をケースに差し込む

ケース内側の溝に基板を差し込みます。サーマルパッドが剥がれないようにご注意ください。

差し込み完了

基板が溝からずれていないかを確認します。

SSDの基板の表面とケース内側の隙間

SSDの基板の表面とケース内側の隙間は約3.5mmです。

カバーを準備

カバーを取り付けます。

ネジを締める

ネジを2箇所締めてカバーを固定します。

以上

今回購入した製品

発売日 2019年11月頃
q?_encoding=UTF8&ASIN=B07TWJJ1T5&Format=_SL160_&ID=AsinImage&MarketPlace=JP&ServiceVersion=20070822&WS=1&tag=onk01-22&language=ja_JP
Amazon.co.jp: Cable Matters M.2 ssd ケース USB C NVMe SSDケース NVMe SSD用 10Gbps アルミ製 USB C CケーブルとUSB C Aケーブル付属 Thunderbolt 4/USB4/Thunderbolt 3に対応 MacBook Pro Mac Miniなど適用
Amazon

後年2021年1月頃にサンワサプライが発売した製品「USB-CVNVM1」は、Cable Mattersと同じ製品だと思われます。
サンワサプライ版には、サーマルパッド2枚の他、アルミヒートシンクが1枚付属しています。

参考

Cable Matters USB C to M.2 Enclosure for NVMe SSD(Cable MattersのWebサイト)

SATA M.2 Card(SATA-IOのWebサイト)

  • All About M.2 SSDs(PDF、SATA-IOのWebサイト)
    M.2フォームファクター図解、規格名、名称の公式仕様です。
