IdeaCentre Mini Gen 8の上部と下部カバーを外す方法。パーツ交換のための最初の分解工程

目次

概要

この投稿では、LenovoのミニPC「IdeaCentre Mini Gen 8」のメモリーとSSDを含む内部パーツにアクセスするために必要な最初の分解工程である、本体上部と下部のカバーを取り外す方法を紹介します。

2023年12月時点の情報です。

はじめに

メモリーとSSDを交換しやすく拡張性にすぐれたミニPC

LenovoのミニPC「IdeaCentre Mini Gen 8」は、ミニPCでありながらメモリーとSSDの拡張性に優れています。

• M.2 NVMe SSDのスロットが2つ搭載されている。
  • サイズは両スロットともType 2280/2242に対応。
• メモリースロットが2つ搭載されている。
  • オンボードメモリーではないので2枚のメモリーを交換可能。
  • 対応メモリーはDDR4-3200 (PC4-25600) SO-DIMMなので、DDR5よりも予算を抑えてメモリー増設可能。

それらを交換増設するためのマニュアルはメーカーのWebサイトで公開されています。
分解方法は近年のノートPCと比べるととても簡単です。

上部と下部カバーを外す方法

本体上部カバー、下部のカバーの順番に取り外します。

STEP1：上部カバーを取り外す

まずは本体上部のカバーを取り外します。
↓

上部カバーを完全に取り外す工程に移る前に、上部カバーと本体がどのように接続されているのかを示す写真を紹介しておきます。
上部カバー裏側には12箇所のフックがあり、それで本体シャシーと接続されています。
取り外しの際に、極端に斜めに持ち上げたりするとフックが割れる可能性があります。

これを踏まえて上部カバーの取り外し工程に進みます。
↓

本体上部のカバーを取り外すためには、本体背面にある突起物を押し込み、上部カバーを浮かせます。
↓

本体背面にある突起物を押し込み上部カバーを浮かせた状態です。
↓

浮かせた隙間にプラスチック素材のヘラやカードを差し込んで、上部カバー周囲全体を数ミリくらい浮かせていきます。
不要になったポイントカードを代用できます。金属製だと本体に傷が付きやすいのでご注意ください。

スマホ分解などで使うケースオープナーを使えば、てこの原理で持ち上げられるので作業をしやすくなります。

↓

上部カバーの周囲全体を浮かせ終わったら、上部カバーを平行にゆっくりと持ち上げて本体から取り外します。
↓

上部カバーの取り外しが完了しました。

STEP2：下部(底面)カバーを取り外す

本体下部カバーを取り外すことで、PC内部のパーツにアクセスできます。
↓

下部カバーを完全に取り外す工程に移る前に、下部カバーと本体がどのように接続されているのかを示す写真を紹介しておきます。
上部カバー裏側には8箇所のフックがあり、それで本体シャシーと接続されています。
取り外しの際に、極端に斜めに持ち上げたりするとフックが割れる可能性があります。

これを踏まえて下部カバーの取り外し工程に進みます。
↓

本体下部カバーを取り外すには、シャシー上部側の「B-M3.0」と刻印された4箇所のネジを外します。
↓

↓

+2サイズのプライスドライバーを使いました。
↓

ネジ取り外しの際は、まずは4箇所のネジを順番に軽く緩めた状態にし、それから全部のネジを最後まで取り外します。
理由は、1箇所を一気に外すとケースに歪みがでて他の箇所のネジを外しづらくなる場合があるためです。
↓

ネジ山に付着している青いものは、振動によるネジの緩みを軽減するためのネジ用接着剤です。

↓

シャシー上部端に2つある「PUSH」ボタンを本体側面を支えながら押します。
そうすることで、下部カバーがシャシーから少し押し出されます。
↓

↓

下部カバーがシャシーから少し離れたら本体を裏返します。
↓

ゆっくり下部カバーを持ち上げます。
↓

下部カバーの取り外しが完了しました。
↓

左が電源、右上がヒートシンク、右下がCPUファンです。

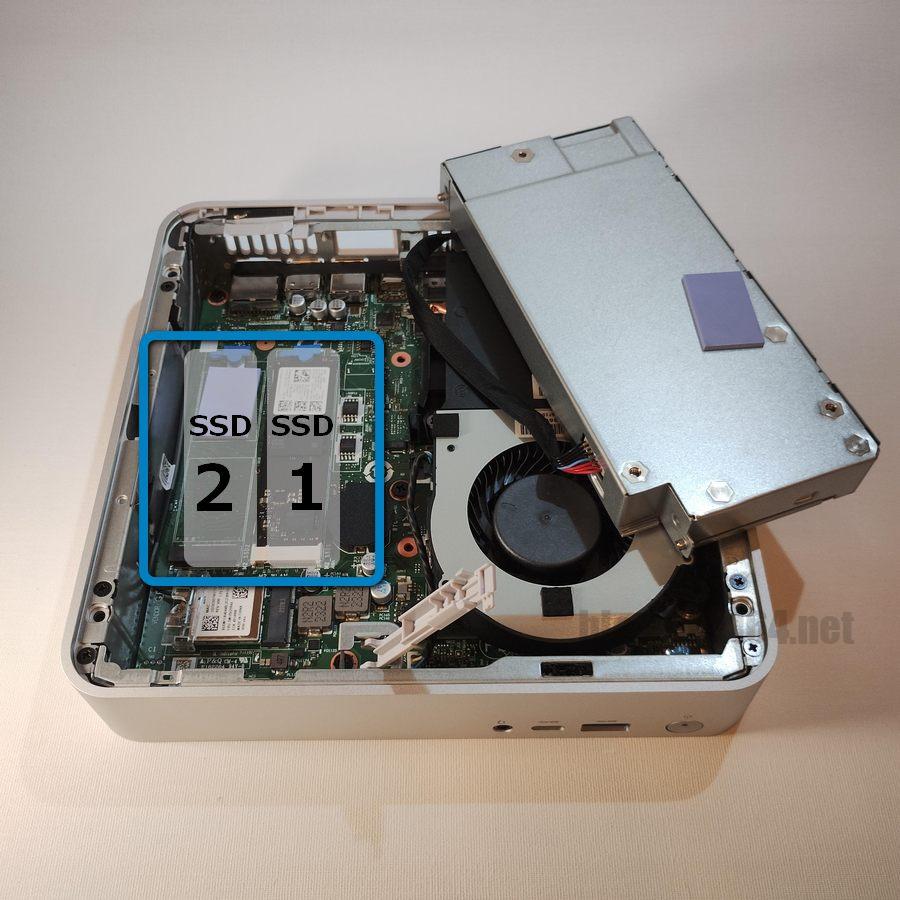

電源の下に2つのM.2 SSDスロット、CPUファンの下に2つのメモリースロットがあります。
↓

SSDとメモリーの交換増設方法は次の投稿をご覧ください。
