IdeaCentre Mini Gen 8のM.2 SSD交換増設方法

目次

概要

この投稿では、LenovoのミニPC「IdeaCentre Mini Gen 8」のSSDを交換増設する方法を紹介します。

2023年12月時点の情報です。

はじめに

メモリーとSSDを交換しやすく、拡張性にすぐれたPC

LenovoのミニPC「IdeaCentre Mini Gen 8」は、ミニPCでありながらメモリーとSSDの拡張性に優れています。

• M.2 NVMe SSDのスロットが2つ搭載されている。
  • サイズは両方ともType 2280/2242に対応。
• メモリースロットが2つ搭載されている。
  • 対応メモリーはDDR4-3200 (PC4-25600) SO-DIMMなので、DDR5よりも予算を抑えてメモリー増設可能。
  • オンボードメモリーではないので2枚のメモリーを交換可能。

それらを交換増設するためのマニュアルはメーカーのWebサイトで公開されています。
分解方法は近年のノートPCと比べるととても簡単です。

交換増設の時間的余裕があれば、メモリーとSSDが最小容量のモデルを購入し、あとから目的に合った容量のパーツに交換増設するのも選択肢のひとつです。

【任意】BIOSで交換増設前のSSDの名称を確認する

交換増設前後の違いを把握するために、交換増設前に取り付けられているSSDの名称をBIOSの設定画面で確認しておきます。

BIOSを起動するには、PCの電源を投入し画面にメーカーロゴが表示される前後のタイミングでキーボードの「F1キー」を何度か押します。

起動に成功すると、BIOSの設定画面に移ります。Windows起動ロゴまで進んでしまったらBIOS起動失敗です。
↓

BIOSが起動したら、Main -> System Summary と進みます。
↓

System Summary画面のSSD項目の抜粋

M.2 Drive 1 SAMSUNG MZVL4256HBJD-00BL7
M.2 Drive 2 None

System Summary画面の「M.2 Drive 1」と「M.2 Drive 2」項目に搭載されているSSD名が表示されます。

この写真では「M.2 Drive 1」に取り付けられたSSD名が「SAMSUNG MZVL4256HBJD-00BL7」であることが分かります。
「M.2 Drive 2」には何も取り付けられていないので「None」となっています。

STEP1：本体上部と下部カバーを取り外す

メモリーとSSDを含む内部パーツにアクセスするためには、本体上部と下部のカバーを順番に取り外す必要があります。

その手順はこちらの投稿をご覧ください。

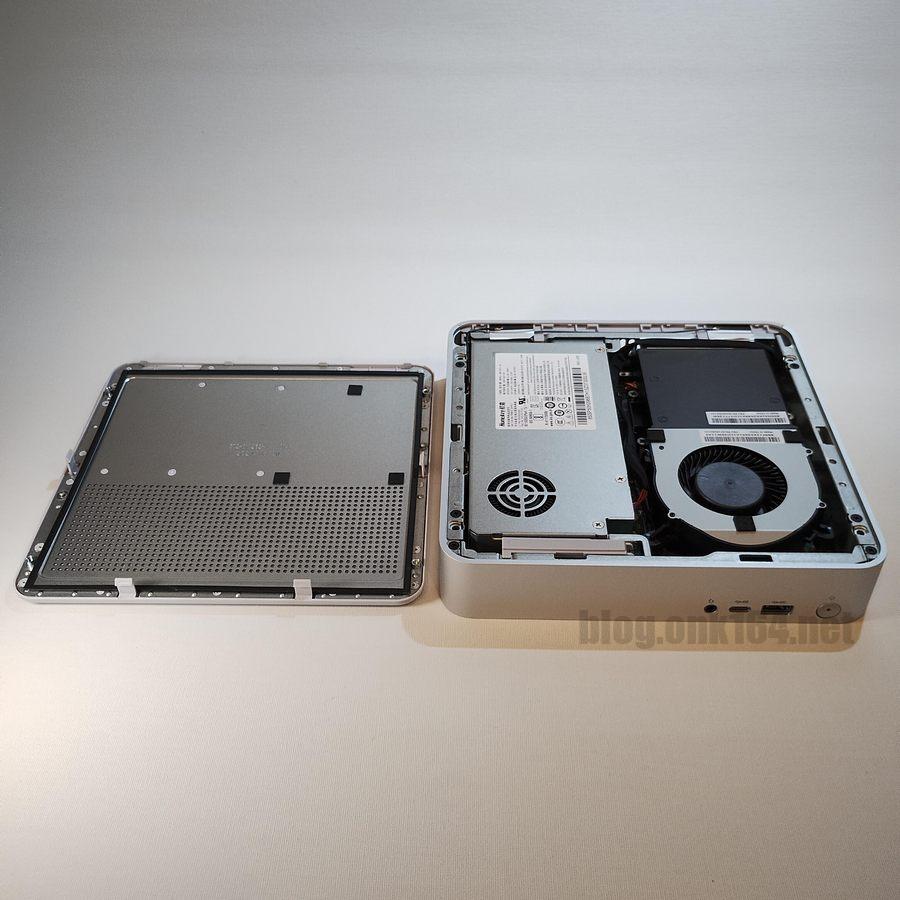

IdeaCentre Mini Gen 8の上部と下部カバーを外す方法。パーツ交換のための最初の分解工程

左が電源、右上がヒートシンク、右下がCPUファンです。
電源の下に2つのM.2 SSDスロット、CPUファンの下に2つのメモリースロットがあります。

STEP2：電源を取り外す

SSDにアクセスするために電源を取り外します。
↓

電源を押さえているレバーを上げます。
↓

レバーの三角印側を持ち上げます。
↓

レバーが上がりました。
↓

電源をレバーがあった箇所まで(写真手前側に)スライドさせます。
↓

電源をこの位置までスライドさせたら、電源(写真手前側の位置)を垂直に持ち上げて電源を取り外します。
↓

これで、2つあるM.2 SSDスロットにアクセスできるようになりました。
本体シャシーから外した電源は、裏面を仰向けにして右側によけました。
↓

電源に張り付いてる四角いシールのようなものは、M.2 SSD空きスロットに付いていたサーマルパッド(thermal pad)です。
↓

電源にくっついてきたサーマルパッドを本来の位置に貼り直しました。

STEP3：SSDを着脱する

ここではSSDを取り外す流れで説明します。
取り付けはこの逆の手順をおこないます。
↓

M.2 SSDを固定する留め具は工具不要で着脱できます。

SSDを取り外すには留め具を引き抜きます。
この時、SSDが跳ね上がってこないようにラベルあたりを指で軽く押さえておきます。
↓

SSDがサーマルパッドに貼り付いている場合はゆっくりとSSDをスロットに対して角度10度から20度ほどまで持ち上げます。
持ち上げすぎるとスロット部分に過度の負荷がかかり破損する可能性があります。

持ち上がったらSSDをスロットから引き抜いて取り外し完了です。

STEP3の補足：2つのM.2 SSDのスロット番号を確認する方法

M.2 SSDスロットは2箇所あり、スロットの識別番号はスロットの近くに刻印してあります。

刻印

• M2_SSD1 白いソケット。BIOSでは「M.2 Drive 1」と表示される1番のソケット。
• M2_SSD2 黒いソケット。BIOSでは「M.2 Drive 2」と表示される2番のソケット。

STEP3の補足：M.2 SSDのサーマルパッドの貼り付け位置

サーマルパッドの役割はSSDが発する熱を吸収し放熱することです。
↓

このPCではサーマルパッドをマザーボード側に貼ります。
SSDの搭載されていないスロット2にもあらかじめサーマルパッドが取り付けられていました。
↓

サーマルパッドをマザーボードとSSDで挟み、SSDの熱をマザーボード側に伝える構造です。

STEP4：BIOSで交換増設後のSSDが認識されていることを確認する

SSDを交換増設したら、取り付けてあるSSDがPCに認識されていることをBIOSで確認します。

ここでは2つのM.2 SSDを取り付けた環境で説明します。

• M.2 SSDスロット1 KIOXIA EXCERIA PLUS
• M.2 SSDスロット2 Patriot P400 Lite

↓

BIOSを起動するには、PCの電源を投入し画面にメーカーロゴが表示される前後のタイミングでキーボードの「F1キー」を何度か押します。

起動に成功すると、BIOSの設定画面に移ります。Windows起動ロゴまで進んでしまったらBIOS起動失敗です。
↓

BIOSが起動したら、Main -> System Summary と進みます。
↓

System Summary画面のSSD項目の抜粋

M.2 Drive 1 KIOXIA-EXCERIA PLUS SSD
M.2 Drive 2 Patriot P400L 2000GB

System Summary画面の「M.2 Drive 1」と「M.2 Drive 2」項目に搭載されているSSD名が表示されます。
SSDを取り付けていない場合は「None」と表示されます。

ここでは取り付けたSSD名が表示されています。SSDがPCに正しく認識されていることが確認できました。

SSDを取り付けているにも関わらず「None」と表示されたら、SSDの取り付け不備、SSDスロットやSSDの故障などの可能性があります。
その際は慌てずに、まずはSSDの再着脱を試みます。

他に稼働しているPCがあれば、内蔵SSDをUSB接続 M.2 SSDケースに取り付けて外付けSSD化するなどして、SSDの動作確認をすることが可能です。

[関連投稿] M.2 SSDが外付けケースで認識されない時は転送方式(SATAかPCIe NVMe)を確認する

STEP5：増設したSSDをWindows 10で初期化する

Windows OSが稼働中のPCに別途新しいSSDを増設した場合、エクスプローラーで増設したSSDにアクセスできるようにするには、OS側でSSDを初期化する作業が必要です。

その方法はこちらの投稿をご覧ください。
新しいSSDをWindows 10で初期化してエクスプローラーで認識させる方法

IdeaCentre Mini Gen 8(製品番号90W20006JM)に標準搭載のSSDはSAMSUNGのPM9B1

2023年12月に新品で購入した「IdeaCentre Mini Gen 8(製品番号90W20006JM、SSD 256GB搭載) 」に標準搭載されていたSSDはSAMSUNGのPM9B1でした。

標準搭載のM.2 SSD

• メーカー SAMSUNG
• モデル名 PM9B1
• PN(製品番号) MZVL4256HBJD-00BL7
• フォームファクタ M.2
• サイズ Type 2280
• インターフェース PCIe Gen4 x4
• 容量 256 GB

表側にメモリーチップ、コントローラーが搭載されています。

裏側にはチップは搭載されていません。

今回の投稿で登場した製品

以上
